YLZK-H1 HDQ1569 BOILER CONTROLLER智能鍋爐控制器
YLZK-HDQ11569 型鍋爐控制器使用說明書
目錄及注意事項
一、概述
二、基本操作
三、設置操作
四、水位檢測及控制
五、運行
六、報警
七、接線方法
附表、附圖
感謝您使用本公司產品，為了正確使用本機并充分發揮效用，請您在使用之前務必仔細閱讀說明書！
開箱檢查：
◇ 觀察產品包裝箱上標示的規格、型號，確認和您定購的相符
◇ 按裝箱單核對產品、附件的規格、數量
◇ 確認本機在運輸過程中沒有損壞
◇ 有任何問題請在3日內與本公司聯絡。如在收到貨物7日內未與本公司書面聯絡，則視同您已認可。超過此限，恕不受理。
安全注意
◇ 本機必須由具有相應資格的專業技術人員按說明書安裝
◇ 安裝使用的配件必須符合國家電氣標準
◇ 確認電源電壓在規定的范圍之內。保證良好的接地
◇ 不能將強電接入弱電信號輸入端
售后服務
◇ 在您遇到問題或設備故障時，請及時與我公司用戶服務部門聯系。請您在反映問題時盡量說明：產品的型號、編號、配件、鍋爐生產廠、購買日期、使用情況、具體故障現象
◇ 在正常安裝、使用的情況下，本機自出廠之日起12個月內發生質量問題實行在廠免費保修。超過保修期后視情況需收取相應費用
◇ 如出現以下問題，應由用戶承擔相關費用：①使用不當造成的人為損壞 ②自然災害及污染等造成的損壞 ③電源電壓異常、電路連接不當?shù)仍斐傻膿p壞
使用條件
◇ 環境溫度：0 ～ 45 ℃
◇ 大氣壓力：86 ～ 106 Kpa
◇ 相對濕度：< 90 %（無結露）
◇ 額定電源電壓：220V AC，頻率：50Hz
◇ 電源電壓范圍：額定值的85% ～ 110%
◇ 強電線路和連接傳感器等的弱電線路必須分別穿管走線，否則控制器可能無法正常工作
◇ 溫度傳感器原配接線需延長時，應使用屏蔽線
◇ 出廠隨機所配溫度傳感器屏蔽線不可剪短或加長，否則可能導致溫度測量誤差
◇ 控制器溫度傳感器輸入端為兩個時，用戶如需加長引線，長度不可超過1米，否則可能導致溫度測量誤差
一、概述
YLZK-H1系列控制器是我公司推出的新一代鍋爐控制器。H1控制器以 ARM 公司 cortex-M3 系列微處理器為核心，以彩色觸摸屏作為人機界面，具有文字、圖形、動畫等顯示功能。它是一款外形美觀、抗干擾能力強、可靠性高、性價比高的鍋爐控制器。
二、基本操作
2.1 主畫面操作

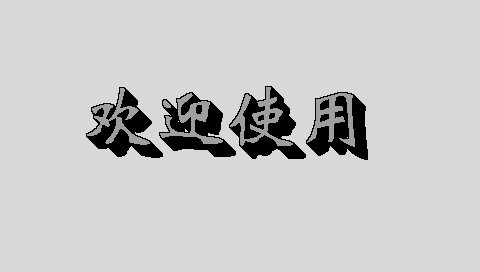

接通控制器電源，液晶觸摸屏上顯示初始歡迎畫面。如圖 1 所示。
圖 1 初始歡迎畫面

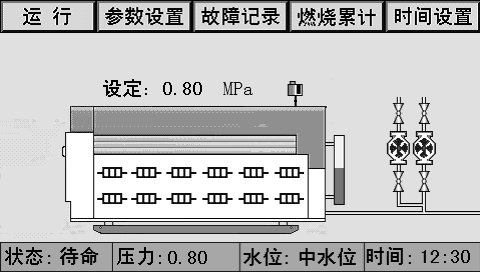

在觸摸屏中間按一下，控制器“嘀”響一聲，觸摸屏進入主畫面，如圖 2 所示。
圖 2 主畫面
按“
”，進入加熱組手動操作畫面。
按給水泵“
”，進入給水泵手動操作畫面。
按“
”鍵，控制器進入運行狀態；按鍵顯示為
，再按一次，控制器退出運行狀態。
發生報警時，按“
”鍵，若報警消除，則控制器進入待命狀態。
主畫面上同時顯示控制器狀態、系統壓力、水位、時間、燃燒器狀態、泵狀態等。
2.2 加熱組的手動操作

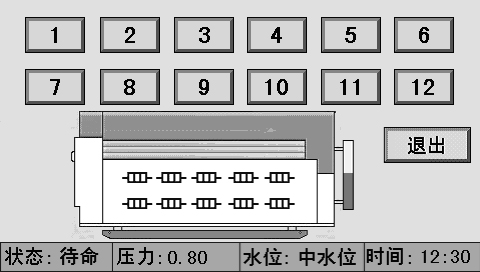

控制器處于待命狀態時，在主畫面上按加熱組，進入“加熱組操作”畫面，如圖 3 所示。
圖 3 加熱組操作
按相應數字按鍵，控制器啟動相應加熱組；
按“退出”按鍵，退回到主畫面。
加熱組只可在待命狀態下手動操作。
2.3 給水泵的控制和手動操作
2.3.1 給水泵的自動控制
在自動狀態下，控制器通過檢測水電極信號判斷鍋爐水位的狀態，并根據此狀態控制給水泵的啟停。水位低于低水位電極時，控制器啟動給水泵；水位高于高水位電極時，控制器關閉給水泵。
2.3.2 給水泵的手動操作

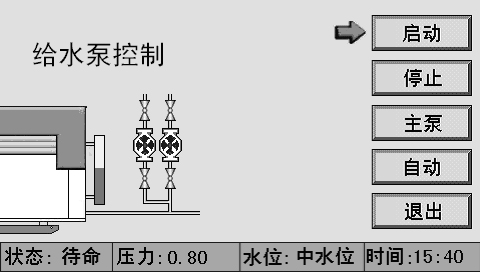

在主畫面上，按給水泵進入“給水泵操作”畫面。如圖 4 所示。
圖 4 給水泵操作
按“啟動”按鍵，控制器啟動給水泵，同時被置為手動狀態。
按“停止”按鍵，控制器關閉給水泵，同時被置為手動狀態。
按“主泵/備泵”按鍵，給水泵原為主泵就切換到備泵，同時該按鍵變?yōu)?ldquo;備泵”；原為備泵就切換到主泵，同時該按鍵變?yōu)?ldquo;主泵”。
按“手動/自動”按鍵，給水泵原為手動狀態就轉變?yōu)樽詣訝顟B(tài)，同時該按鍵變?yōu)?ldquo;自動”；原為自動狀態就轉變?yōu)槭謩訝顟B(tài)，同時該按鍵變?yōu)?ldquo;手動”。
按“退出”按鍵，退回到主畫面。
三、設置操作
3.1 參數設置

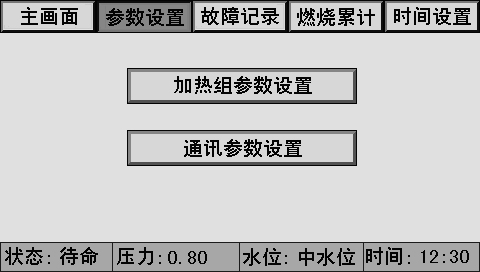

在主畫面中按“參數設置”鍵，進入參數設置畫面（進入此畫面需要密碼。若不知道密碼，請致電我公司技術服務部查詢：13839468258），如圖 5 所示。
圖 5 參數設置畫面
按“加熱組參數設置”，進入加熱組參數設置畫面。
按“通訊參數設置”，進入通訊參數設置畫面。
3.1.1 加熱組參數設置

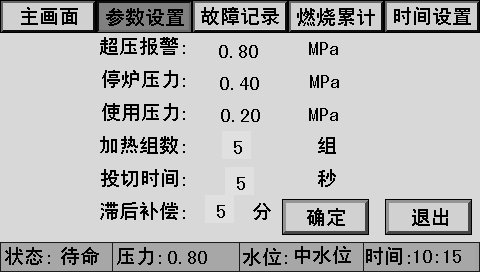

在參數設置畫面中，按“加熱組參數設置”按鍵，進入加熱組參數設置畫面，如圖 6 所示。
圖 6 加熱組參數設置畫面
超壓報警： 0.20-1.60 MPa。
停爐壓力： 0.10-1.60 MPa。
使用壓力： 0.05-1.55 MPa。
加熱組數： 1-12 組。
投切時間： 5-60 秒。
滯后補償： 1-30 分。
3.1.2 通訊參數設置

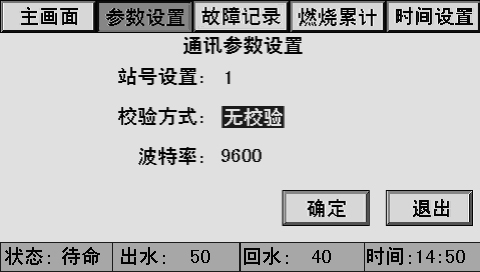

在參數設置畫面中，按“通訊參數設置”按鍵，進入通訊參數設置畫面，如圖 7 所示。
圖 7 通訊參數設置畫面
站號設置：0 ~ 255。
校驗方式：可選擇“無校驗”、“奇校驗”、 “偶校驗”。在
處按一下，校驗方式會改變，設置成需要的方式后，按“確定”鍵存儲。
波特率：可選擇“9600”或“19200”。
參數設置方法同 3.1.1。
3.2 故障記錄

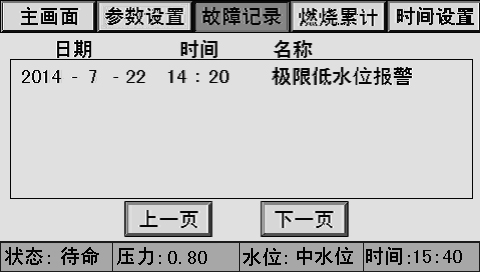

在菜單按“故障記錄”按鍵，進入故障記錄畫面。如圖 7 所示。
圖 8 故障記錄
按“上一頁”或“下一頁”來切換故障記錄信息頁數。
3.3 燃燒累計

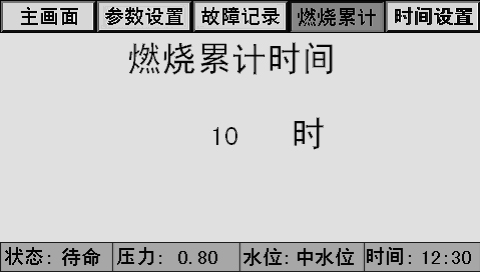

在菜單按“燃燒累計”按鍵，進入燃燒累計畫面。如圖 9 所示。
圖 9 燃燒累計
3.4 時間設置

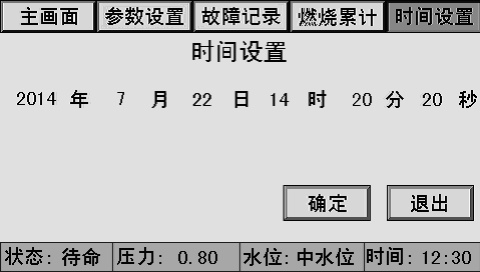

在菜單按“時間設置”按鍵，進入時間設置畫面。如圖 10 所示。
圖 10 時間設置
在數字處按一下，可對相應時間進行設置，按“確定”按鍵存儲。
四、水位檢測及控制

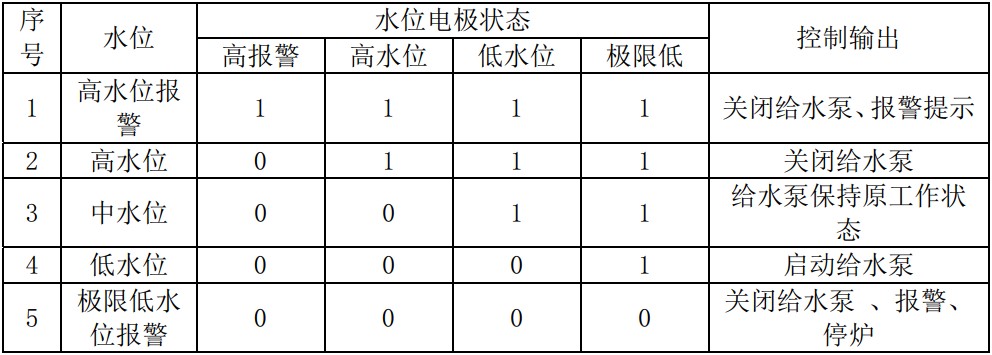

控制器通過檢測水電極信號判斷鍋筒水位的狀態，并根據此狀態控制給水泵的啟停，如下表所示：
注：上表中水電極狀態欄中的“1”表示水位達到或超過該電極； “0” 表示水位未達到該電極。
五、運行
按控制選擇畫面中“運行”按鍵或面板上“運行”鍵，控制器進入運行狀態。按控制選擇畫面中“停
止”按鍵或面板上“停止”鍵，控制器退出運行狀態。
5.1 加熱組控制
鍋爐在待命狀態不運行。
控制器根據蒸汽壓力狀態按一定算法投切加熱組。
六、報警

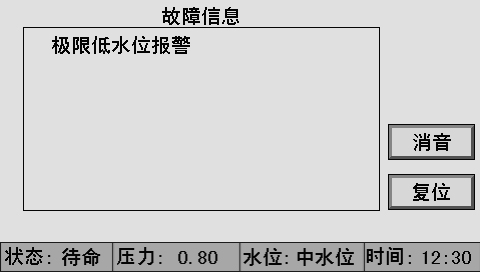

控制器檢測到故障時，自動關閉燃燒器等設備。彈出報警畫面，系統播放語音報警。一般報警的畫面
如圖 11 所示。
圖 10 故障報警畫面
畫面中間顯示故障名稱（可顯示同時出現的多個故障），畫面右側有“消音”和“復位”兩個按鈕。
按“消音”鍵可關閉報警輸出繼電器；按“復位”鍵回到主畫面。如故障現象沒有消除，系統 1 分鐘后重新進入報警畫面。故障排除后，按“復位”鍵，退出故障報警畫面，返回待命狀態。
控制器檢測到報警時，除彈出顯示報警畫面外，報警發生的時間和名稱都被記錄下來，可通過查閱報警記錄，檢查最近發生的 70 條報警記錄。

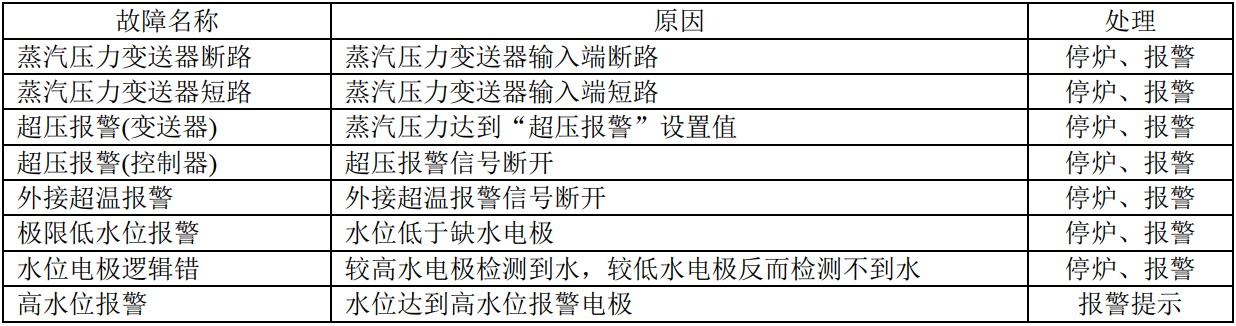

報警表
注： “高水位報警”不停爐。
七、接線方法
7.1 輸入
7.1.1 變送器
蒸汽壓力采用壓力變送器， 4~20mA 電流信號；范圍： 0~1.60Mpa。
7.1.2 水位電極（水位電接點）
當水電極兩端的電阻低于 50K 時，控制器即認為水面已高于電極，當水電極兩端電阻升至 200K 以上
時，控制器即認為水面已低于電極。請注意電極兩端的絕緣。
7.1.3 壓力信號
可將壓力控制器、壓力開關等傳感器信號接入控制器，控制器檢測器通斷狀態顯示并作出報警。
7.2 輸出
控制繼電器觸點序號 3~17 容量為 10A/220VAC，使用時負載應小于 0.5KVA。
7.2.1 泵（閥）控制
控制器可配接各種泵或閥。使用功率小于 0.5KVA 的單相泵（閥）時，可直接將控制器的（閥）控制
輸出串入水泵（閥）的供電回路。如泵（閥）功率較大或為三相水泵則應配接適當功率的接觸器。
H1 串行通訊接口技術要求
一、一般信息
1、 主從方式：從機。
2、 接口類型：RS-485。
3、 數據格式：1 位啟始位，8 位數據位，1 位停止位。
4、 奇偶校驗：無校驗（0）、奇校驗（1）、偶校驗（2）。
5、 波特率：9600、19200。
6、 站號：0-255。
7、 使用協議：MODBUS_RTU。
二、通訊地址
1、讀數據(03 命令)
（1）控制器狀態
10h（40017）
（10h）=0：待命；
（10h）=1：報警；
（10h）=2：運行；
（2）開關量輸入
11h（40018）
11h.0：極限低水位報警電極
11h.1：低水位報警電極
11h.2：低水位電極
11h.3：高水位電極
11h.4：高水位報警電極
11h.9：超壓報警信號
注：開關量輸入信號某位為 0 表示輸入信號斷開，某位為 1 表示輸入信號閉合
（3）開關量輸出
13h（40020）
13h.0：加熱組 1 控制
13h.1：加熱組 2 控制
13h.2：加熱組 3 控制
13h.3：加熱組 4 控制
13h.4：給水泵控制（主）
13h.5：給水泵控制（備）
13h.6：報警輸出
13h.7：加熱組 5 控制
13h.8：加熱組 6 控制
13h.9：加熱組 7 控制
13h.10：加熱組 8 控制
13h.11：加熱組 9 控制
13h.12：加熱組 10 控制
13h.13：加熱組 11 控制
13h.14：加熱組 12 控制
注：開關量輸出信號某位為 0 表示輸出信號斷開，某位為 1 表示輸出信號閉合
（4）模擬量輸入
15h: 蒸汽壓力
（6）報警
25h（40038）
25h.0：極限低水位報警
25h.1：超壓報警（控制器）
25h.2：水位電極邏輯錯
25h.3：高水位報警
25h.4：蒸汽壓力傳感器斷路
25h.5：蒸汽壓力傳感器短
25h.6：超壓報警（變送器）
（7）設備的狀態
27h（40040）
27h.0=0 給水泵主
27h.0=1 給水泵備
27h.1=0 給水泵自動
27h.1=1 給水泵手動
（8）累計燃燒時間
29h（40042）
2、寫數據（06 命令）
（ 1） a0h（ 40161）
（ a0h） =1 控制器進入運行狀態
（ a0h） =2 控制器退出運行狀態
（ a0h） =3 復位
（ a0h） =4 消音
（ a0h） =5 加熱組 1 控制
（ a0h） =6 加熱組 2 控制
（ a0h） =7 加熱組 3 控制
（ a0h） =8 加熱組 4 控制
（ a0h） =9 加熱組 5 控制
（ a0h） =10 加熱組 6 控制
（ a0h） =11 加熱組 7 控制
（ a0h） =12 加熱組 8 控制
（ a0h） =13 加熱組 9 控制
（ a0h） =14 加熱組 10 控制
（ a0h） =15 加熱組 11 控制
（ a0h） =16 加熱組 12 控制
（a0h）=100 給水泵啟動
（a0h）=101 給水泵停止
（a0h）=102 選擇給水泵主泵
（a0h）=103 選擇給水泵備泵
（a0h）=104 給水泵自動
（a0h）=105 給水泵手動

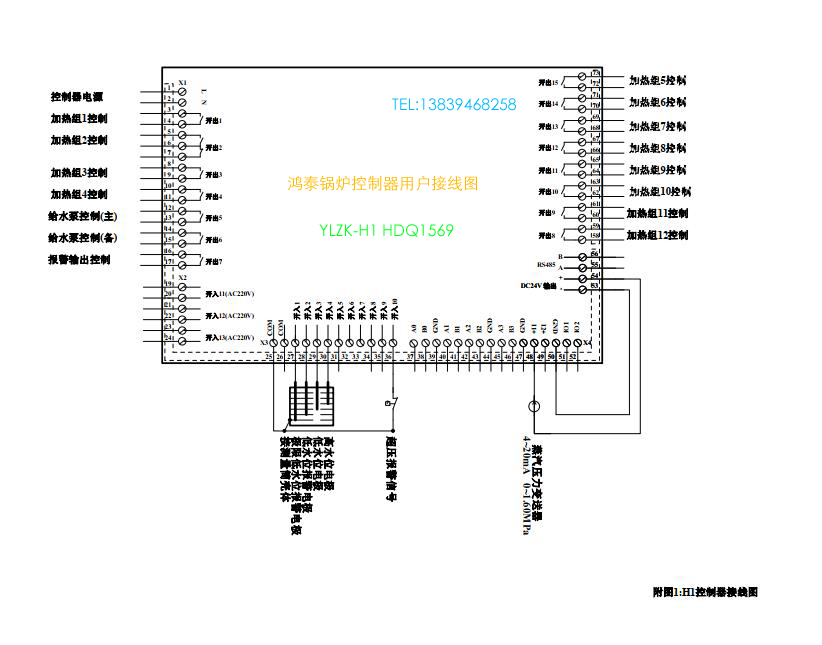

附圖：用戶接線圖

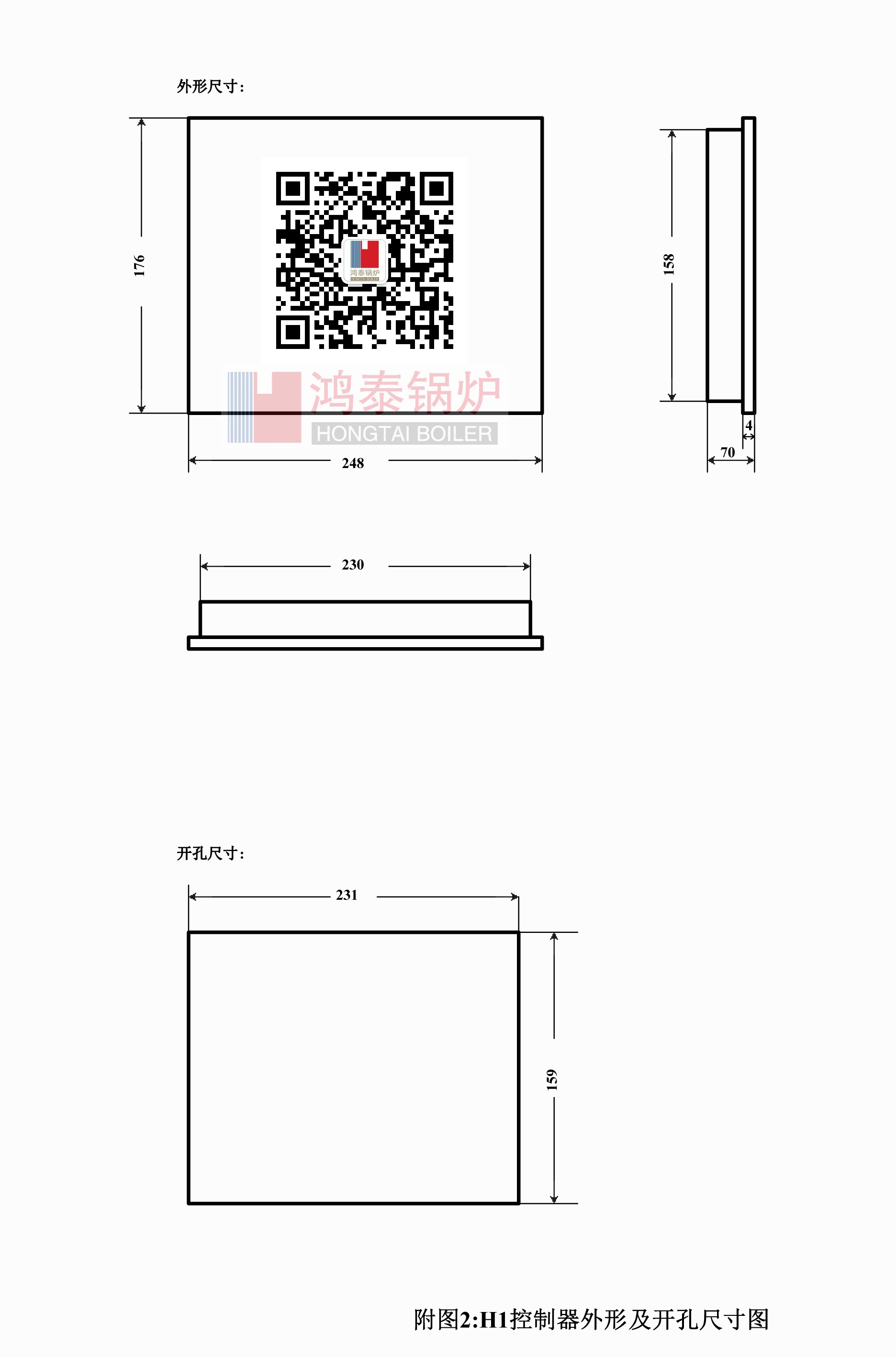

附圖：外形尺寸及開孔尺寸
